Nguyên tắc chung: dây và thiết bị bảo vệ chọn theo dòng điện lớn nhất của hệ, có hệ số dự phòng. Phía DC dùng cáp solar chuyên dụng chịu tia UV và nhiệt, tiết diện thường 4 đến 6 mm2, kèm CB DC hoặc cầu chì đúng cấp điện áp một chiều. Phía AC chọn dây và CB theo dòng đầu ra inverter, tham khảo CB bằng khoảng 1,25 lần dòng định mức.
Đoạn từ tấm pin về inverter là điện một chiều DC điện áp cao, đi ngoài trời trên mái nắng nóng nhiều năm. Phải dùng cáp solar chuyên dụng (thường ký hiệu PV1-F hoặc H1Z2Z2-K) có vỏ chịu tia UV, chịu nhiệt tới 90 độ C trở lên và cách điện hai lớp. Dùng dây điện dân dụng thường sẽ giòn nứt, rò điện, dễ chập cháy.

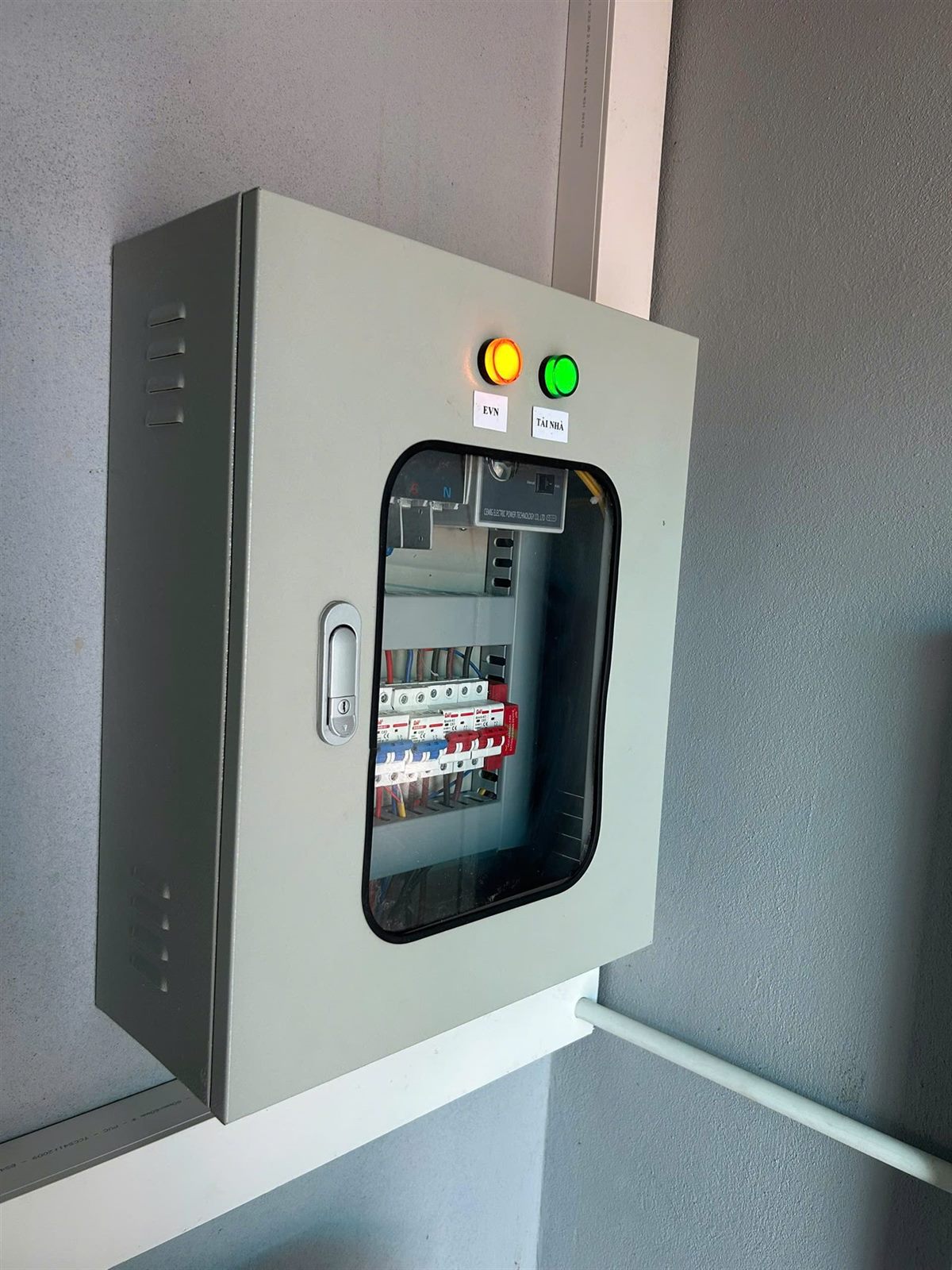

Đoạn từ inverter về tủ điện là AC, dùng cáp điện lực thông thường đúng tiết diện. Ranh giới DC/AC chính là inverter.
Tiết diện dây DC chọn theo hai tiêu chí: chịu được dòng lớn nhất của chuỗi pin (dựa trên Isc nhân hệ số) và giữ sụt áp trên đường dây ở mức thấp, tham khảo dưới 1 đến 2 phần trăm để tránh mất mát điện.
Với hệ mái nhà phổ biến, dây DC thường dùng 4 mm2 cho chuỗi ngắn và 6 mm2 khi khoảng cách xa hoặc dòng lớn. Khoảng cách từ mái xuống inverter càng dài thì càng nên tăng tiết diện để giảm sụt áp.
Phía DC phải dùng thiết bị đóng cắt và bảo vệ chuyên cho một chiều. CB DC (hoặc bộ ngắt DC tích hợp trong inverter) cho phép cách ly dàn pin an toàn khi bảo trì. CB AC thông thường không được dùng cho mạch DC vì hồ quang một chiều khó dập, dễ gây cháy.
Với hệ có nhiều chuỗi song song, cần cầu chì chuỗi (fuse) đúng dòng để nếu một chuỗi chập thì dòng ngược từ các chuỗi khác không dồn vào gây cháy. Cấp điện áp của CB và cầu chì DC phải lớn hơn điện áp hở mạch lớn nhất của hệ.
Dây AC chọn theo dòng đầu ra định mức của inverter. Ví dụ inverter 5 kW một pha ở 220 V có dòng khoảng 22 đến 23 A, nên chọn dây và CB phù hợp với dòng này cộng dự phòng.
CB AC thường chọn cỡ bằng khoảng 1,25 lần dòng định mức inverter, làm tròn lên cấp CB tiêu chuẩn gần nhất, và không vượt quá khả năng chịu dòng của dây. Với hệ ba pha thì tính theo dòng mỗi pha. Nên có aptomat riêng cho nhánh solar tại tủ điện để dễ cô lập khi cần.
Ngoài CB, hệ nên có chống sét lan truyền SPD cả DC và AC, và với một số cấu hình cần thiết bị chống dòng rò (RCD) phía AC theo yêu cầu an toàn. Chọn đúng loại RCD tương thích với inverter để tránh nhảy nhầm.
Đầu nối MC4 là điểm hay hỏng nhất nếu bấm ẩu: tiếp xúc kém sinh nhiệt, lâu ngày cháy đen, mất điện và nguy cơ hỏa hoạn. Phải dùng kìm bấm chuyên dụng, cùng hãng đầu nối, siết chặt và kiểm tra định kỳ.
